رول بولت یا همان Anchor Bolt یکی از اجزای اساسی در مهندسی سازه‌های بتنی محسوب می‌شود که نقش کلیدی در انتقال بارهای افقی و عمودی به پایه‌های سازه دارد. این نوع بولت‌ها به‌صورت ویژه برای اتصال اجزای مختلف مانند ستون‌ها، فریم‌ها، پلن‌ها و تجهیزات سنگین به بتن طراحی شده‌اند و با توجه به ویژگی‌های مکانیکی و مقاومت کششی خود، توانایی تحمل نیروهای شدید را دارا می‌باشند.
تعریف و انواع رول بولت ساختمانی
رول بولت در اصل یک میخ فولادی است که یک سر آن به‌صورت شیره‌دار یا مشبک (Threaded) و سر دیگر به‌صورت صاف یا مچ‌دار (Plain) ساخته می‌شود. بر پایه کاربرد و روش نصب، رول بولت‌ها به چند دسته اصلی تقسیم می‌شوند:

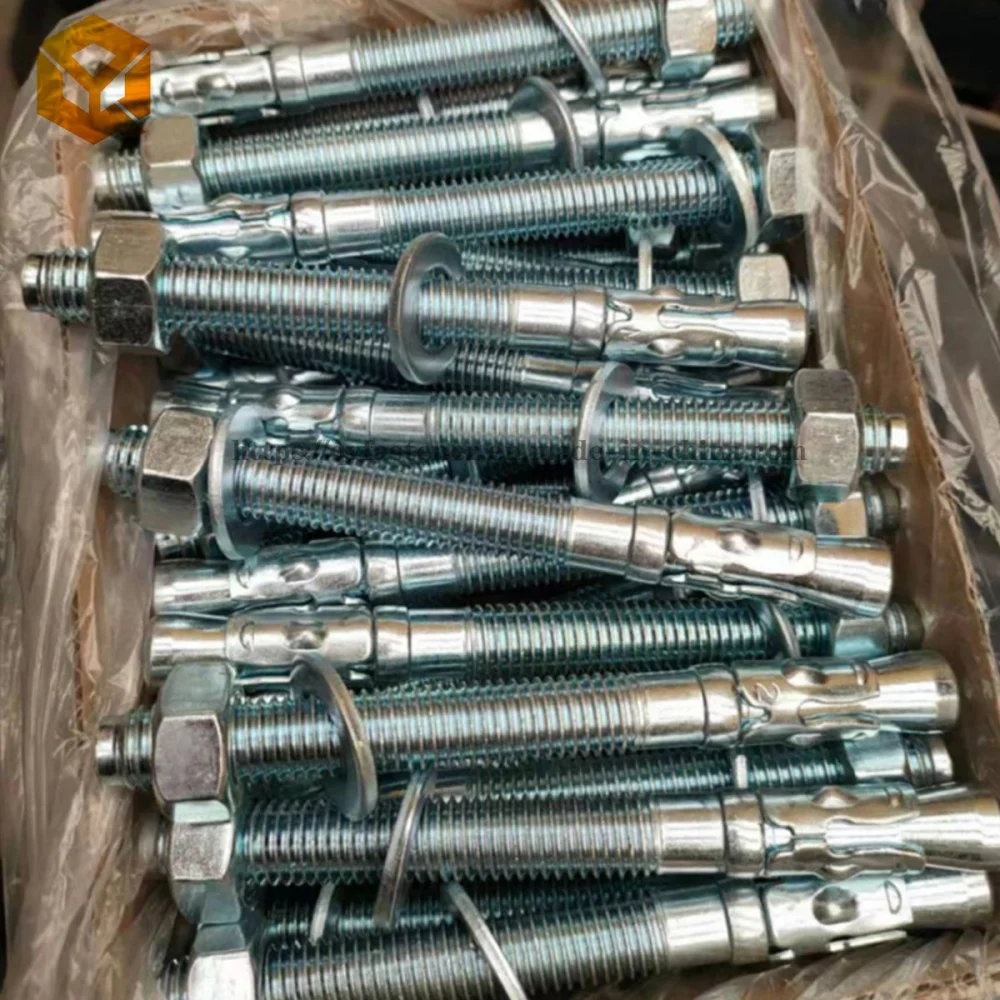

- رول بولت با سر شیره‌دار (Threaded Anchor Bolt): برای نصب‌های دائمی و بارهای سنگین استفاده می‌شود.
- رول بولت با سر صاف (Plain Anchor Bolt): بیشتر در کاربردهای موقت یا جایی که نیاز به تنظیم دقیق نیست، به کار می‌رود.

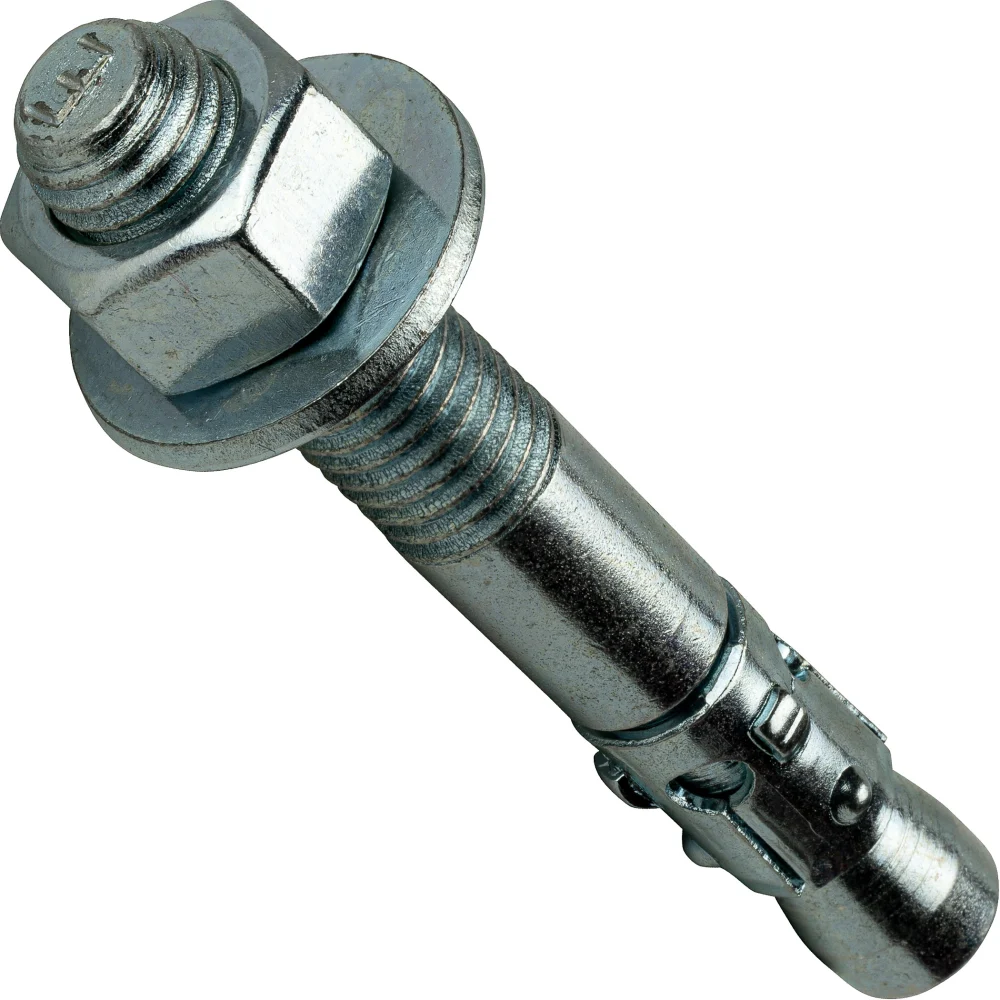

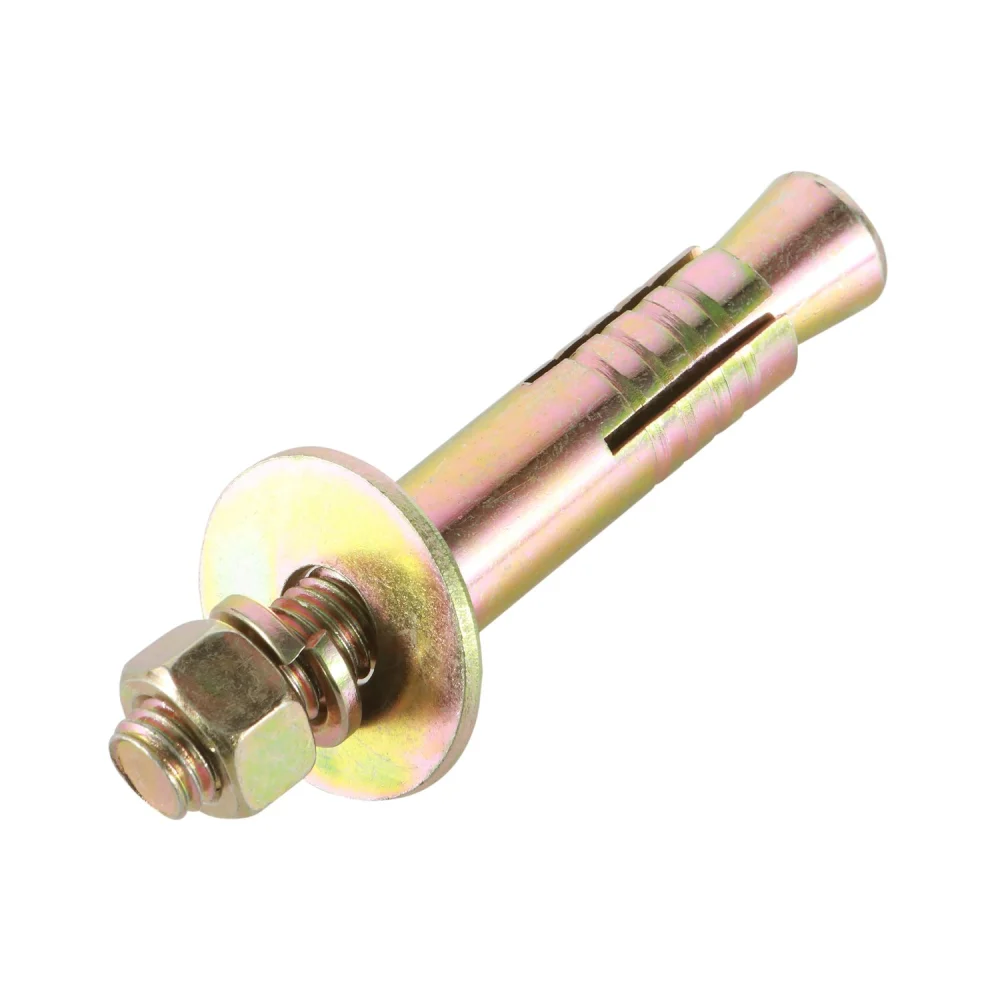

- رول بولت گره‌دار (Wedge Anchor): برای اتصال سریع به بتن با استفاده از گره‌های مخصوص که پس از سفت شدن، فشار داخلی را ایجاد می‌کند.
- رول بولت ترکیبی (Hybrid Anchor): ترکیبی از ویژگی‌های سر شیره‌دار و گره‌دار برای افزایش مقاومت و سهولت نصب.
هر یک از این انواع بر اساس استانداردهای ملی و بین‌المللی مانند ASTM، BS و EN تولید می‌شوند و بسته به جنس فولاد (مثلاً فولاد گالوانیزه، فولاد ضد زنگ 304 یا فولاد کربنی) می‌توانند در محیط‌های مختلف از جمله مناطق با رطوبت بالا یا محیط‌های خورنده مورد استفاده قرار گیرند.
مراحل نصب رول بولت در بتن
نصب رول بولت نیازمند رعایت دقیق چند مرحله کلیدی است که هر یک از این مراحل می‌تواند بر عملکرد نهایی بولت تأثیر بسزایی داشته باشد:
1. حفاری سوراخ
سوراخ باید با قطر دقیق مطابق با مشخصات تولیدکننده بولت انجام شود. استفاده از دستگاه‌های حفار هیدرولیک یا برقی با قابلیت تنظیم عمق، اطمینان می‌دهد که سوراخ به‌درستی تا عمق مورد نیاز ایجاد گردد.
2. تمیزکردن سوراخ
بعد از حفاری، بقاهای خاک، آب و هر گونه آلودگی باید به‌دقت از سوراخ پاک شوند. این کار با استفاده از جارو برقی صنعتی یا فشار هوای فشرده انجام می‌شود تا تماس فولاد با بتن به‌صورت کامل برقرار شود.
3. قرار دادن رول بولت
رول بولت را به‌صورت عمودی داخل سوراخ می‌گذارند و با استفاده از ابزارهای مخصوص (مانند چکش یا دستگاه ارتعاشی) آن را به‌طور کامل درون بتن فشار می‌دهند. در این مرحله، توجه به زاویه‌ی عمودی بودن بولت برای جلوگیری از خمیدگی ضروری است.
4. سفت‌کردن و تثبیت
پس از قرارگیری بولت، پیچ یا گره‌دار مربوطه با درینج (Nut) سفت می‌شود. در این مرحله، مقدار گشتاور سفت‌کردن باید مطابق با دستورالعمل سازنده باشد؛ زیرا بیش از حد سفت‌کردن می‌تواند باعث شکست فولاد یا ترک‌خوردگی بتن شود.
5. بررسی نهایی
پس از سفت‌کردن، بررسی بصری و آزمون کششی جزئی برای اطمینان از صحت نصب انجام می‌شود. این آزمون‌ها می‌توانند شامل تست کششی با دستگاه دینامومتری یا بررسی با دستگاه‌های نوسان‌سنج برای تشخیص هر گونه لرزش ناخواسته باشند.
کاربردهای رایج رول بولت در سازه‌های مدرن
رول بولت در پروژه‌های ساختمانی و زیرساختی به‌دلیل قابلیت‌های چندمنظوره‌اش در حوزه‌های مختلفی به‌کار گرفته می‌شود:
- اتصال ستون‌های فولادی به پایه‌های بتنی: این اتصال برای انتقال لحظه‌های خمشی و بارهای افقی به پایه ضروری است.
- نصب پلن‌های پیش‌ساخته: رول بولت‌ها امکان نصب سریع و ایمن پلن‌های بتنی یا فولادی را فراهم می‌کنند.
- پشتیبانی تجهیزات سنگین: در صنایع نفت، گاز و نیروگاه‌ها، رول بولت‌ها برای ثابت نگه‌داشتن تجهیزات سنگین مانند پمپ‌ها و توربین‌ها استفاده می‌شوند.
- سیستم‌های حفاظتی و ایمنی: در ساخت دیوارهای محافظ، سوله‌ها و سازه‌های مقاوم در برابر زلزله، رول بولت‌ها نقش مهمی در پایداری کل سازه دارند.
- پروژه‌های زیرساختی: در ساخت پل‌ها، تونل‌ها و سازه‌های راه‌سازی، رول بولت به‌عنوان اتصال دهنده‌ی اصلی برای قسمت‌های بتنی-فولادی به‌کار می‌رود.
مزایای استفاده از رول بولت نسبت به روش‌های سنتی
در مقایسه با روش‌های سنتی مانند استفاده از میخ‌های ساده یا چسب‌های ساختاری، رول بولت مزایای قابل توجهی ارائه می‌دهد:
- قابلیت باربری بالا: به‌دلیل جنس فولاد با استحکام کششی زیاد، می‌تواند بارهای سنگین را بدون خمیدگی تحمل کند.
- نصب سریع و دقیق: با داشتن استانداردهای ثابت، زمان نصب به‌طور چشمگیری کاهش می‌یابد.
- پایداری در طول عمر سازه: مقاومت در برابر خوردگی (به‌خصوص در فولادهای ضد زنگ) تضمین می‌کند که عملکرد بولت در طول سال‌ها ثابت بماند.
- قابلیت تنظیم مجدد: در برخی مدل‌ها می‌توان پس از نصب، گشتاور را تنظیم کرد؛ امری که در روش‌های چسبی امکان‌پذیر نیست.
- سازگاری با استانداردهای بین‌المللی: این امر باعث می‌شود پروژه‌های بزرگ با مشارکت چندملیتی به‌راحتی از این نوع بولت استفاده کنند.
نکات کلیدی برای انتخاب رول بولت مناسب
برای اطمینان از عملکرد بهینه، انتخاب صحیح رول بولت بسته به شرایط پروژه بسیار مهم است. در ادامه مهم‌ترین عوامل را بررسی می‌کنیم:
جنس فولاد
در محیط‌های مرطوب یا شیمیایی، استفاده از فولاد ضد زنگ (مانند 304 یا 316) توصیه می‌شود. برای سازه‌های داخلی یا مناطق خشک، فولاد کربنی با پوشش گالوانیزه می‌تواند گزینه اقتصادی‌تری باشد.
طول و قطر بولت
طول بولت باید حداقل به‌گونه‌ای باشد که ۲/۳ طول آن در داخل بتن قرار گیرد تا مقاومت کافی در برابر کشش فراهم شود. قطر نیز باید بر اساس بارهای محاسبه شده و استانداردهای مورد استفاده انتخاب شود.
نوع سر بولت
اگر نیاز به تنظیم دقیق یا تعویض در آینده دارید، سر شیره‌دار گزینه مناسبی است. برای نصب‌های موقت یا جایی که تنظیم گشتاور ضروری نیست، سر صاف می‌تواند کافی باشد.
نیاز به گره‌دار یا گره‌دار ترکیبی
در برخی موارد، نیاز به تحمل نیروهای افقی زیاد وجود دارد؛ در این حالت استفاده از گره‌دارهای ترکیبی (Hybrid) می‌تواند عملکرد بهتری ارائه دهد.
چالش‌ها و راه‌حل‌های رایج در استفاده از رول بولت
اگرچه رول بولت مزایای فراوانی دارد، اما در برخی پروژه‌ها با چالش‌هایی مواجه می‌شود که با رعایت نکات زیر می‌توان آنها را کاهش داد:
- مشکل ترک‌خوردگی بتن هنگام نصب: استفاده از حفاری دقیق با قطر مناسب و جلوگیری از فشار ناگهانی بر بتن می‌تواند این خطر را کاهش دهد.
- خوردگی فولاد در محیط‌های خورنده: انتخاب فولاد ضد زنگ یا اعمال پوشش‌های حفاظتی (مانند پوسته‌زنی) از راه‌حل‌های مؤثر است.
- عدم تطابق گشتاور سفت‌کردن: استفاده از ابزارهای گشتاور دقیق (Torque Wrench) و پیروی از دستورالعمل سازنده اهمیت دارد.
- نقص در کیفیت سوراخ‌کاری: با بهره‌گیری از دستگاه‌های حفار با کنترل دقیق عمق و قطر می‌توان از بروز این مشکل جلوگیری کرد.
نتیجه‌گیری
رول بولت به‌عنوان یک عنصر حیاتی در سازه‌های بتنی، نقش مهمی در انتقال بارها، افزایش استحکام ساختاری و اطمینان از ایمنی طولانی‌مدت ایفا می‌کند. با توجه به تنوع انواع، مواد سازنده و روش‌های نصب، انتخاب صحیح این محصول می‌تواند به‌طور چشمگیری زمان ساخت، هزینه‌ها و کیفیت نهایی پروژه را بهبود بخشد. برای هر پروژه ساختمانی، توصیه می‌شود پیش از خرید، با مهندسین سازه مشورت کنید و استانداردهای مرتبط را بررسی نمایید تا بهترین عملکرد و دوام حاصل شود.
