شیرهای توپی به‌عنوان یکی از پرکاربردترین قطعات در سامانه‌های لوله‌کشی صنعتی و ساختمانی، نقش کلیدی در کنترل جریان سیالات مایع یا گاز ایفا می‌کنند. این شیرها به‌دلیل سادگی ساختار، مقاومت بالا در برابر فشار و قابلیت چرخش کامل، توانسته‌اند جایگاه ویژه‌ای در پروژه‌های بزرگ ساختمانی، تأسیسات آب‌رسانی، گازسوزی و سیستم‌های تهویه پیدا کنند.
ساختار و اصول عملکرد شیر توپی

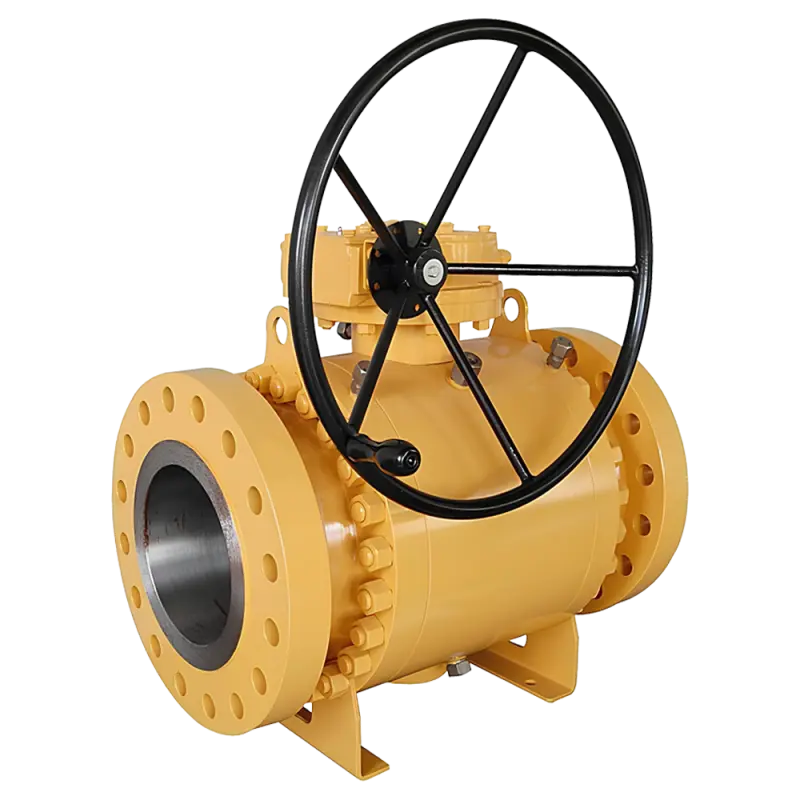

شیر توپی از یک توپ (ball) که در مرکز آن یک سوراخ (پورت) وجود دارد تشکیل شده است. این توپ داخل یک بدنه‌ی فلزی یا پلیمری قرار می‌گیرد و با چرخش ۹۰ درجه می‌توان مسیر سیال را باز یا بسته کرد. در اکثر مدل‌های پیشرفته، توپ بر روی یک محور ثابت (trunnion) نصب می‌شود که باعث کاهش فشار بر لبه‌های سیل می‌گردد و بازدهی عملکرد را بهبود می‌بخشد.
انواع شیرهای توپی در بازار ساختمانی
شیرهای توپی یک‌سویه (Full Port)
در این نوع، قطر سوراخ توپ دقیقاً برابر با قطر لوله است؛ بنابراین هیچ کاهش فشار یا تنگی در مسیر جریان ایجاد نمی‌شود. این ویژگی برای سیستم‌های با فشار بالا یا جایی که نیاز به جریان مستمر و بدون اختلال است، ایده‌آل می‌باشد.
شیرهای توپی دو‌سویه (Reduced Port)
در این مدل، قطر سوراخ توپ کمی کوچکتر از قطر لوله است و این باعث ایجاد افت فشار جزئی می‌شود. هزینه‌ی تولید این شیرها کمتر است و برای کاربردهای کمتر حساس به فشار، گزینه‌ای اقتصادی محسوب می‌شود.
شیرهای توپی با دو جسم (Duplex)
این نوع شیر ترکیبی از دو بدنه‌ی جداگانه است که امکان نصب دو نقطه‌ی کنترل فشار یا دو مسیر جریان را در یک مکان فراهم می‌کند. در صنایع نفت و گاز، به‌خصوص در پروژه‌های زیرزمینی، این شیرها به‌دلیل قابلیت جداسازی سریع و ایمنی بالا، بسیار مورد توجه هستند.
مزایای کلیدی شیر توپی نسبت به سایر شیرهای صنعتی
- سرعت عمل: با یک چرخش ۹۰ درجه می‌توان به‌سرعت کامل باز یا بسته کرد؛ این ویژگی در مواقع اضطراری بسیار حیاتی است.
- عمر طولانی: ساختار ساده و تعداد کم قطعات متحرک باعث کاهش سایش و نیاز به تعمیرات دوره‌ای می‌شود.
- قابلیت تحمل فشار بالا: شیرهای توپی با بدنه‌ی فولادی یا استیل می‌توانند فشارهای بسیار بالا (تا ۲۵۰ بار) را بدون خطر نشتی تحمل کنند.
- پایداری شیمیایی: انتخاب مواد مناسب (مانند استیل ضدزنگ یا پلیمرهای مقاوم) امکان استفاده در محیط‌های خورنده را فراهم می‌کند.
کاربردهای اصلی شیر توپی در لوله‌کشی ساختمانی
در پروژه‌های ساختمانی، شیرهای توپی در بخش‌های مختلفی به‌کار می‌روند:
- سیستم‌های آب‌رسانی و آتش‌نشانی: به‌عنوان نقطه قطع جریان در خطوط اصلی آب، امکان بستن یا باز کردن سریع در مواقع اضطراری فراهم می‌شود.
- خطوط گاز طبیعی: برای کنترل فشار گاز در شبکه‌های توزیع، شیرهای توپی با استانداردهای خاص گازسوزی استفاده می‌شوند.
- سیستم‌های تهویه و HVAC: در خطوط خنک‌کننده یا گرمایش، این شیرها برای تنظیم جریان هوا یا مایع خنک‌کننده به‌کار می‌روند.
- پروژه‌های صنعتی-ساختاری: در ترکیب با شیرهای کنترل خودکار (actuator)، می‌توانند به‌صورت خودکار توسط PLC یا SCADA مدیریت شوند.
نکات کلیدی در نصب و نگهداری شیر توپی
نصب صحیح شیر توپی می‌تواند عمر مفید آن را تا دو برابر افزایش دهد. در ادامه مهم‌ترین موارد را بررسی می‌کنیم:
انتخاب جهت جریان
قبل از نصب، جهت جریان سیال را با علامت‌های موجود بر روی بدنه شیر (مانند فلش یا علامت “flow”) مطابقت دهید. نصب معکوس می‌تواند باعث ایجاد فشار غیرمتوازن و کاهش کارایی شود.
تطبیق مواد با محیط کاری
اگر شیر در محیط‌های خورنده (مانند آب شور یا ترکیبات شیمیایی) استفاده می‌شود، بهتر است از بدنه‌ی فولاد ضدزنگ (Stainless Steel 316) یا پلیمرهای EPDM استفاده کنید. این انتخاب نه تنها طول عمر شیر را افزایش می‌دهد، بلکه هزینه‌های تعمیر را کاهش می‌دهد.
تعمیرات دوره‌ای و بررسی نشتی
به‌صورت دوره‌ای، با استفاده از دستگاه‌های تست فشار، عملکرد شیر را ارزیابی کنید. نشتی‌های کوچک می‌توانند به‌سرعت بزرگ شوند و در نهایت به‌سختی تعمیر شوند.
استفاده از ابزارهای مناسب در زمان باز یا بسته کردن
برای جلوگیری از آسیب به رزوه‌ها، از آچار مخصوص (wrench) یا گره‌کشی‌های پلی‌اورتان استفاده کنید. اعمال نیروی بیش از حد می‌تواند به‌سرعت به‌خرابی لبه‌های سیل منجر شود.
چگونگی انتخاب مناسب‌ترین شیر توپی برای پروژه شما
در هنگام انتخاب شیر توپی، موارد زیر را در نظر بگیرید:
- فشار کاری: اطمینان حاصل کنید که فشار کاری سیستم زیر حداکثر فشار تحملی شیر (که معمولاً در دیتاشیت محصول ذکر می‌شود) باشد.
- دما: برای سیالات داغ، به‌ویژه در سیستم‌های بخار یا آب گرم، از شیرهای با استانداردهای حرارتی مناسب (مثلاً تا ۲۵۰°C) استفاده کنید.
- نوع اتصال: بسته به لوله‌کشی (Flanged, Threaded, Butt-weld) باید نوع اتصال شیر متناسب باشد.
- تعداد پورت‌ها: برای پروژه‌های بزرگ، ممکن است نیاز به شیرهای دو یا سه پورت (Three-way) داشته باشید که امکان تغییر مسیر جریان را فراهم می‌کند.
مقایسه شیر توپی با شیرهای دیگر (گیت، گلن، بادی)
در جدول زیر به‌صورت خلاصه مزایا و معایب شیر توپی نسبت به سایر انواع شیرها پرداخته شده است:
| نوع شیر | سرعت عمل | عمر | قابلیت فشار | قیمت |
|---|---|---|---|---|
| توپی | بسیار سریع | بالا | ۲۵۰ بار+ | متوسط |
| گیت | متوسط | متوسط | ۱۵۰ بار | پایین |
| گلن | کند | پایین | ۱۰۰ بار | پایین |
| بادی | متوسط | متوسط | ۲۰۰ بار | پایین |
پیشرفت‌های تکنولوژیک در شیرهای توپی
در سال‌های اخیر، با پیشرفت مواد مهندسی و فناوری‌های هوشمند، شیرهای توپی به‌صورت زیر ارتقا یافته‌اند:
- شیرهای توپی با پوشش PTFE: این پوشش باعث کاهش سایش داخلی و افزایش مقاومت در برابر مواد شیمیایی می‌شود.
- یکپارچه‌سازی با Actuator الکتریکی یا هیدرولیک: امکان کنترل از راه دور و هماهنگی با سیستم‌های SCADA برای نظارت دقیق بر جریان.
- سنسورهای تشخیص موقعیت: این سنسورها می‌توانند وضعیت باز یا بسته بودن شیر را به‌صورت لحظه‌ای به مرکز کنترل ارسال کنند.
نتیجه‌گیری
شیر توپی به‌عنوان یک قطعه‌ی اساسی در لوله‌کشی‌های ساختمانی، ترکیبی از سادگی، دوام و کارایی بالا را ارائه می‌دهد. با درک صحیح از انواع، مزایا، نکات نصب و فناوری‌های نوین، مهندسان می‌توانند تصمیم‌گیری دقیق‌تری برای انتخاب محصول مناسب داشته باشند. انتخاب صحیح شیر توپی نه تنها به بهبود عملکرد سیستم‌های لوله‌کشی کمک می‌کند، بلکه هزینه‌های نگهداری و تعمیرات را به‌طور چشمگیری کاهش می‌دهد. بنابراین، در هر پروژه‌ی ساختمانی یا صنعتی، ارزیابی دقیق نیازها و تطبیق آن با ویژگی‌های فنی شیر توپی، گامی اساسی برای موفقیت بلندمدت می‌باشد.
