کابل برق ساختمانی به‌عنوان عصب اصلی انتقال انرژی الکتریکی در پروژه‌های ساختمانی، نقش حیاتی در ایمنی، کارایی و پایداری سازه‌ها ایفا می‌کند. انتخاب صحیح کابل، نه تنها مانع از بروز حوادث جدی می‌شود بلکه هزینه‌های نگهداری و تعمیرات را به‌طور قابل‌توجهی کاهش می‌دهد. در این مقاله به بررسی دقیق انواع استانداردهای بین‌المللی و ملی، ویژگی‌های مختلف کابل‌های ساختمانی، معیارهای انتخاب و نکات کلیدی نصب می‌پردازیم.
تعریف و اهمیت کابل برق ساختمانی
کابل برق ساختمانی مجموعه‌ای از هادی‌های مسی یا آلومینیومی است که با عایق‌های مخصوصی مانند PVC، XLPE یا عایق‌های مقاوم در برابر آتش پوشش داده می‌شود. این کابل‌ها در مسیرهای زیرزمینی، دیوارها، سقف‌ها و حتی در سطوح باز برای انتقال توان از منبع به تابلوهای توزیع یا تجهیزات مختلف به‌کار می‌روند. به‌دلیل تحمل بارهای سنگین، تغییرات دمایی و محیط‌های مرطوب یا پرغبار، استانداردهای سخت‌گیرانه‌ای برای طراحی و تولید این کابل‌ها وضع شده است.
استانداردهای بین‌المللی کابل برق
IEC 60364 – استاندارد جهانی
این استاندارد توسط کمیسیون الکترونیک بین‌المللی (IEC) تدوین شده و به‌طور گسترده در اکثر کشورهای جهان به‌کار گرفته می‌شود. IEC 60364 به‌صورت جامع به نکات طراحی، نصب، تست و نگهداری سیستم‌های برق‌رسانی می‌پردازد و شامل زیرمجموعه‌های مختلفی مانند IEC 60364‑5‑52 (انتخاب کابل) و IEC 60364‑5‑53 (نصب کابل) می‌باشد.
BS 5467 – استاندارد بریتانیا
این استاندارد برای کابل‌های مسی با عایق PVC یا XLPE در ساختمان‌های مسکونی و تجاری تعریف شده است. BS 5467 به‌ویژه در مورد مقاومت در برابر آتش، قابلیت کشش و طول عمر مکانیکی تاکید دارد.
ANSI/NEMA – استاندارد آمریکا
ANSI (Institute of Electrical Engineers) و NEMA (National Electrical Manufacturers Association) مجموعه‌ای از استانداردها را برای کابل‌های صنعتی و ساختمانی ارائه می‌دهند. این استانداردها شامل کلاس‌های حرارتی، مقاومت در برابر اشعه UV و قابلیت نصب در فضای‌های محدود می‌باشند.

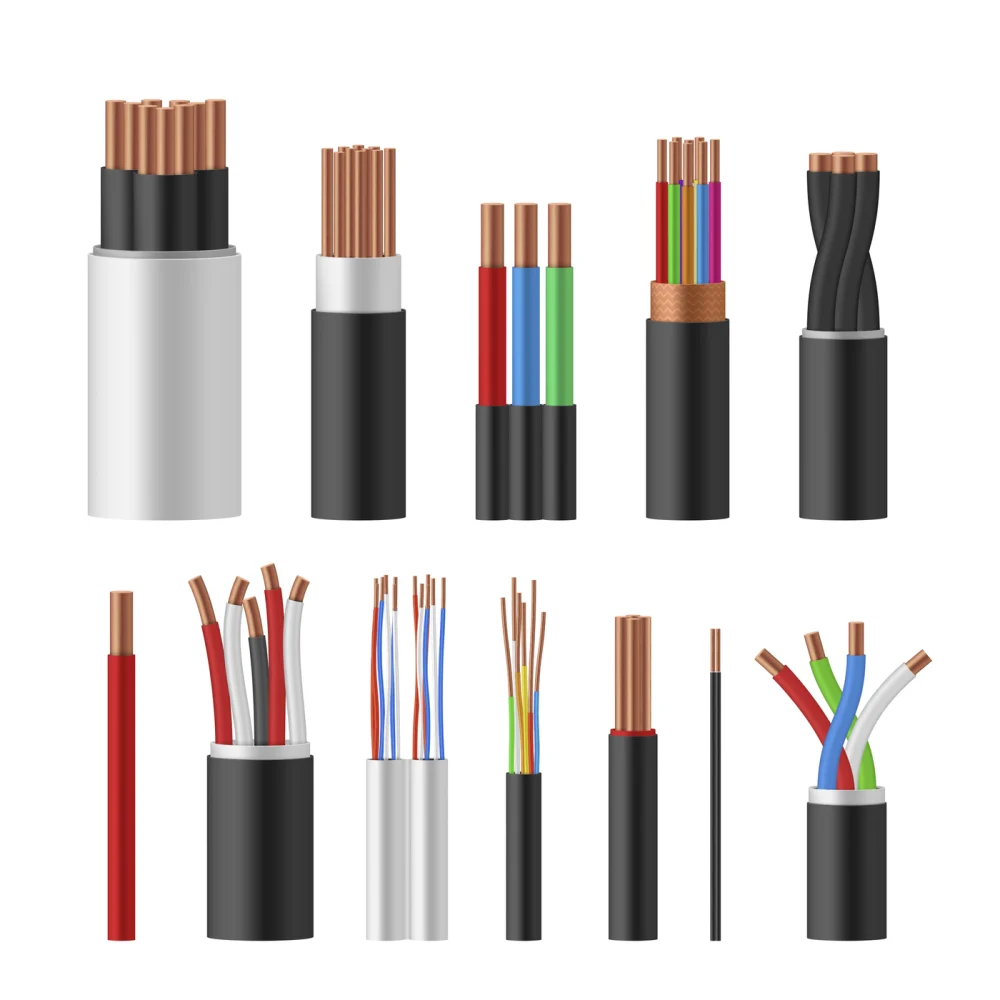

انواع رایج کابل‌های ساختمانی
- کابل‌های PVC (Polyvinyl Chloride): مناسب برای محیط‌های داخلی با رطوبت متوسط و هزینه نسبتاً کم. عایق PVC مقاومت خوبی در برابر اسیدها و بازدهی حرارتی تا 70 °C دارد.
- کابل‌های XLPE (Cross‑Linked Polyethylene): برای کاربردهای با دمای بالاتر (حداکثر 90 °C) و محیط‌های صنعتی که نیاز به مقاومت شیمیایی بالا دارند، انتخاب مناسبی است.
- کابل‌های مسلح (Armored): دارای لایه فولادی یا آلومینیومی می‌باشند و برای نصب در فضاهای زیرزمینی یا مکان‌های معرض به‌خطرات مکانیکی استفاده می‌شوند.
- کابل‌های مقاوم در برابر آتش (Fire‑Resistant): با عایق‌های خاصی ساخته می‌شوند که در حین حریق تا مدت زمان مشخصی عملکرد خود را حفظ می‌کنند و انتشار دود را به‌حداقل می‌رسانند.
- کابل‌های Low‑Smoke Zero‑Halogen (LSZH): در فضاهای بسته مانند بیمارستان‌ها یا هواپیماها استفاده می‌شوند؛ زیرا در هنگام سوختن دود کم و گازهای سمی تولید نمی‌کنند.
- کابل‌های انعطاف‌پذیر (Flexible): برای نصب در دستگاه‌های چرخان یا تجهیزات با حرکت مکرر مناسب‌اند و دارای هسته‌های چند لایه می‌باشند.
- کابل‌های رِیجید (Rigid): برای انتقال انرژی در خطوط اصلی توزیع و یا محیط‌های بیرونی که نیاز به سختی مکانیکی دارند، به‌کار می‌روند.
معیارهای انتخاب کابل مناسب
بار جریان (Ampacity)
مقدار جریان حداکثری که کابل می‌تواند بدون افزایش دمای نامقبول منتقل کند، باید بر اساس جدول‌های استانداردهای IEC یا BS محاسبه شود. این مقدار تحت تأثیر طول کابل، نوع عایق و شرایط محیطی قرار می‌گیرد.
دمای کاری و محیطی
کابل باید توانایی تحمل دمای حداکثری محیط نصب (مثلاً 40 °C در فضای باز یا 60 °C در اتاق‌های موتور) را داشته باشد. در مناطق گرم‌سیر یا تحت تابش مستقیم خورشید، استفاده از کابل‌های XLPE یا مسلح توصیه می‌شود.
مقاومت در برابر رطوبت و شیمیایی‌ها
در ساختمان‌های صنعتی یا زیرزمینی که با آب یا مواد شیمیایی تماس دارند، انتخاب عایق‌های مقاوم در برابر آب (مانند عایق‌های کانیستیک) و مواد شیمیایی ضروری است.
مقررات ایمنی و گواهینامه‌ها
کابل‌های مورد استفاده باید دارای گواهینامه‌های معتبر مثل CE، UL یا ISO باشند تا اطمینان از سازگاری با الزامات محلی و بین‌المللی فراهم شود.
نحوه نصب و نکات ایمنی
نصب کابل برق ساختمانی باید توسط افراد متخصص و با رعایت دقیق دستورالعمل‌های استاندارد انجام شود. در ادامه مهم‌ترین مراحل نصب آورده شده است:
- بررسی مسیر کابل و حذف موانع فیزیکی قبل از کشیدن کابل.
- استفاده از لوله‌های محافظ (Conduit) یا لوله‌های PVC برای جداسازی کابل‌های توان از کابل‌های داده‌ای.
- حفظ فاصله مناسب بین کابل‌ها و منابع حرارتی (مانند لوله‌های آب گرم) برای جلوگیری از افزایش دما.
- تأمین زمین (Grounding) مناسب برای کابل‌های مسلح یا دارای لایه‌های فلزی.
- استفاده از کلیدهای حفاظتی (Circuit Breaker) با توان مناسب برای هر مدار.
- تست نهایی با دستگاه‌های تست مقاومت عایق (Megger) و تست جریان برای اطمینان از صحت عملکرد.
تست و ارزیابی کیفیت کابل
قبل از بهره‌برداری، هر کابل باید تحت آزمون‌های زیر قرار گیرد:
- آزمون مقاومت عایق: با استفاده از دستگاه Megger، مقاومت عایق باید بالای 1 MΩ·km باشد.
- آزمون مقاومت هادی: مقاومت هادی باید مطابق با استانداردهای IEC 60228 باشد؛ معمولاً برای کابل‌های مسی کمتر از 0.02 Ω/km است.
- آزمون کشش و انعطاف‌پذیری: برای کابل‌های انعطاف‌پذیر، تست‌های کششی مکرر انجام می‌شود تا اطمینان حاصل شود که کابل در طول عمر کاری خود نمی‌شکند.
روندهای نوین در حوزه کابل‌های ساخت‌وساز
با پیشرفت فناوری‌های هوشمند و نیازهای انرژی‌پذیری بالا، چندین نوآوری در زمینه کابل‌های ساختمانی به‌وجود آمده است:
- کابل‌های Smart Cable مجهز به حسگرهای دما و فشار که به‌صورت بلادرنگ اطلاعات عملکرد را به سیستم مدیریت ساختمان (BMS) ارسال می‌کنند.
- استفاده از فناوری Power‑Over‑Ethernet (PoE) در ترکیب کابل‌های داده‌ای و توان برای تجهیزات IoT در ساختمان‌های هوشمند.
- کابل‌های نانو‑تقویت‌دار با مواد کامپوزیتی که وزن کمتری دارند ولی مقاومت مکانیکی بسیار بالایی ارائه می‌دهند.
- پیشرفت در عایق‌های Zero‑Halogen که در زمان حریق کمتر دود تولید می‌کنند و برای فضاهای بسته بسیار ایمن‌ترند.
در پایان، برای تضمین عملکرد بهینه و ایمنی در پروژه‌های ساختمانی، انتخاب کابل‌های مطابق با استانداردهای بین‌المللی، رعایت دقیق روش‌های نصب و انجام تست‌های کیفیت ضروری است. با توجه به روندهای نوین، سرمایه‌گذاری در کابل‌های هوشمند و مقاوم می‌تواند به‌عنوان یک مزیت رقابتی برای سازندگان و مدیران پروژه محسوب شود.
