شیر یک‌طرفه یا همان Check Valve یکی از کلیدهای اساسی در سامانه‌های هیدرولیک و پلیمری ساختمان‌هاست که با جلوگیری از جریان معکوس، به حفظ فشار، کارایی و ایمنی خطوط آب، گاز و سیستم‌های تهویه مطبوع کمک می‌کند. در پروژه‌های ساختمانی، انتخاب صحیح این شیر نه تنها به طول عمر تجهیزات می‌افزاید، بلکه هزینه‌های نگهداری و تعمیرات غیرمنتظره را به‌طور چشمگیری کاهش می‌دهد.
اصل عملکرد شیر یک‌طرفه
شیر یک‌طرفه بر پایه یک مکانیزم ساده اما مؤثر عمل می‌کند: زمانی که سیال در جهت مطلوب حرکت می‌کند، یک صفحه یا پلاتین داخلی به‌صورت آزاد یا به کمک نیروی هیدرولیکی باز می‌شود و مسیر را برای عبور سیال می‌گشاید؛ اما وقتی فشار معکوس ایجاد می‌شود، همان صفحه یا پلاتین به‌سرعت بسته می‌شود و مانع بازگشت سیال می‌شود. این مکانیزم می‌تواند به‌صورت مکانیکی (پلاتین‌قفل)، الکترومغناطیسی یا با استفاده از سیل‌های لاستیکی برای بهبود عایق‌سازی انجام شود.

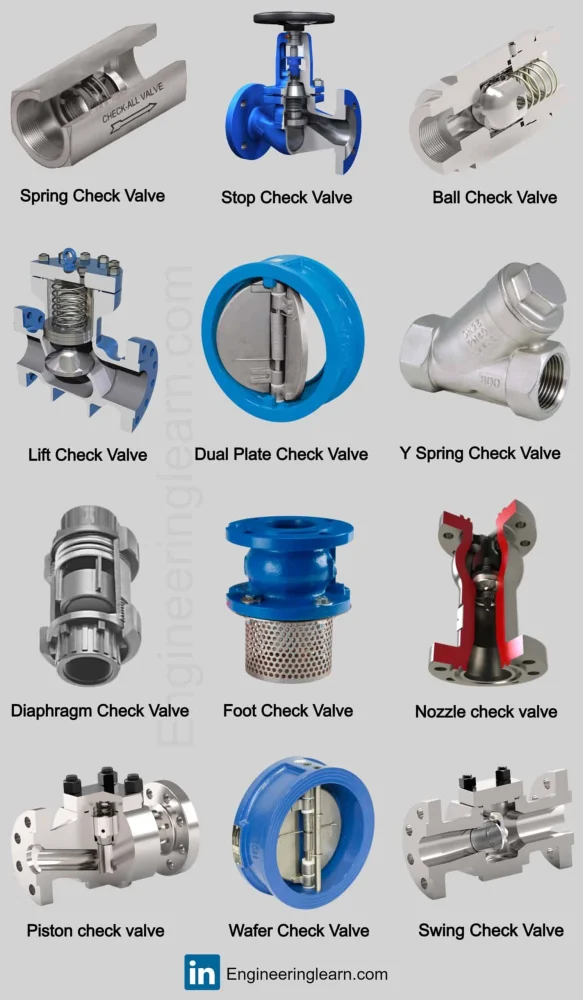

انواع رایج شیرهای یک‌طرفه در ساختمان
در بازار ساخت‌وساز، چندین نوع شیر یک‌طرفه به‌طور گسترده‌ای استفاده می‌شود که هر یک ویژگی‌های مخصوص به خود را دارند:

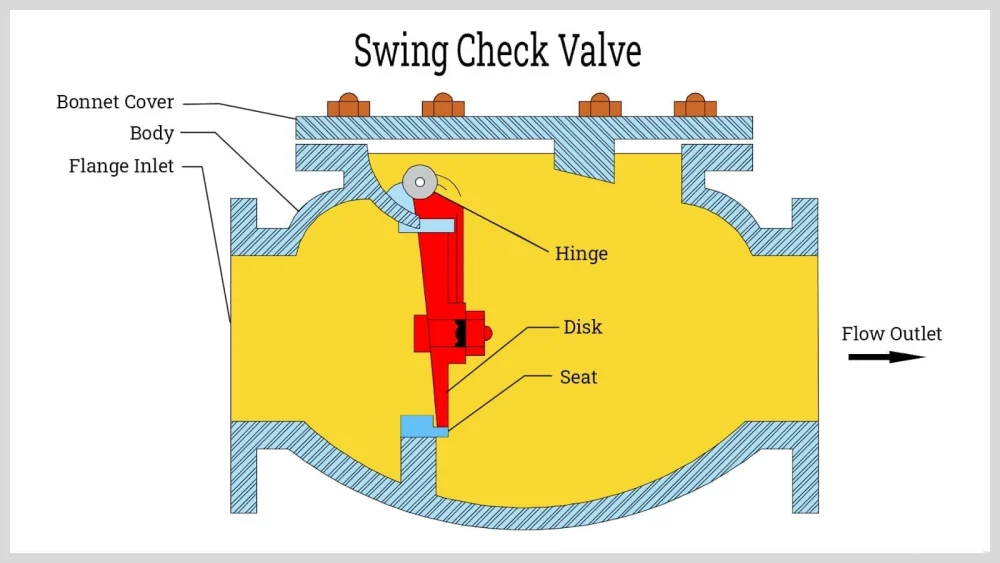

1. سوئینگ چک ولو (Swing Check Valve)
این نوع با یک درب چرخشی که به‌صورت یک لنگر عمل می‌کند، شناخته می‌شود. مناسب برای فشارهای متوسط و خطوط بزرگتر است و به‌دلیل سادگی ساخت، هزینه نصب پایین‌تری دارد.
2. دیسک‌چک ولو (Disc Check Valve)
دیسک ثابت یا متحرک در این مدل نقش می‌بندد. این شیرها در مکانیک‌های فشاری بالا، به‌ویژه در سیستم‌های تهویه مطبوع و سیستم‌های گرمایشی، عملکرد بسیار پایداری ارائه می‌دهند.

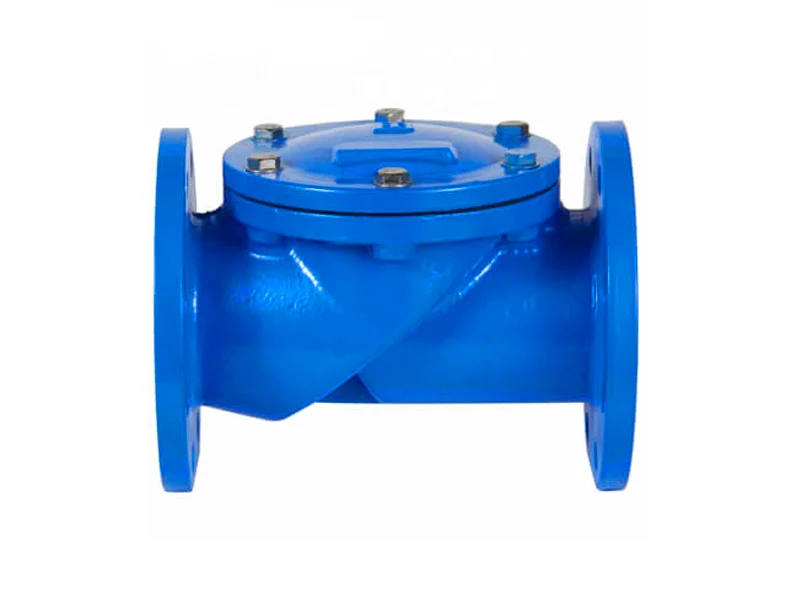

3. چک ولو لاستیکی (Rubber Seal Check Valve)
استفاده از سیل‌های لاستیکی در این مدل، امکان انسداد کامل جریان معکوس را حتی در فشارهای پایین فراهم می‌کند. این شیرها برای خطوط آب سرد و گرم خانگی، به‌ویژه در مناطق با نوسان فشار، بسیار مناسبند.
معیارهای انتخاب مناسب
انتخاب شیر یک‌طرفه نباید صرفاً بر پایه قیمت باشد؛ در واقع، بررسی دقیق چندین فاکتور کلیدی می‌تواند به عملکرد بهینه و طول عمر بیشتر منجر شود:
- دبی (Flow Rate): میزان جریان مورد انتظار در هر ثانیه باید با ظرفیت شیر همخوانی داشته باشد؛ در غیر این صورت، فشار اضافی یا کاهش کارایی رخ می‌دهد.
- فشار کاری (Working Pressure): هر شیر دارای حداکثر فشار کاری است که در دیتاشیت مشخص می‌شود؛ انتخاب شیر با فشار مناسب برای سیستم‌های فشار بالا الزامی است.
- دما (Temperature): در سیستم‌های گرمایشی یا خنک‌کننده، تحمل حرارتی شیر باید با دمای سیال مطابقت داشته باشد تا از ترکیدگی یا تغییر شکل جلوگیری شود.
- جنس سازنده (Material): فولاد کاربون، استیل ضد زنگ (SS304 یا SS316) و پلیمرهای مهندسی هر کدام مزایا و محدودیت‌های خاص خود را دارند؛ برای محیط‌های خورنده یا رطوبتی، استیل ضد زنگ ترجیح داده می‌شود.
- نوع درپوش (Seal Type): سیل‌های فلزی یا لاستیکی بسته به نیاز به عایق‌سازی و مقاومت در برابر مواد شیمیایی انتخاب می‌شوند.
نحوه نصب و راه‌اندازی
نصب صحیح شیر یک‌طرفه از عوامل مهمی است که می‌تواند عملکرد آن را تحت تأثیر قرار دهد. در ادامه نکات کلیدی نصب آورده شده است:
- اطمینان از جهت جریان صحیح؛ اکثر شیرها دارای علامت یا فلش جهت‌دار هستند که باید با جهت جریان سیال هم‌راستا باشد.
- استفاده از فیتینگ‌های مناسب و رعایت استانداردهای اتصالات (مانند ANSI یا ISO) برای جلوگیری از نشت.
- تعمیرات پیشگیرانه؛ قبل از نصب، بررسی دقیق دیسک‌ها یا لنگرهای داخلی برای عدم وجود اشیاء خارجی یا رسوب‌های سنگین ضروری است.
- فاصله‌گذاری مناسب؛ در سیستم‌های بزرگ، فضای کافی برای باز و بسته شدن درب‌ها باید در نظر گرفته شود تا فشار معکوس به‌سرعت خنثی شود.
نگهداری و تعمیرات دوره‌ای
اگرچه شیرهای یک‌طرفه به‌طور کلی نیاز به نگهداری کمی دارند، اما برای حفظ عملکرد بهینه، برنامه‌ریزی منظم برای بررسی و تمیزکاری ضروری است. برخی اقدامات پیشنهادی عبارتند از:
- بازرسی بصری برای شناسایی خوردگی یا ترک‌خوردگی در بدنه شیر.
- تمیزکردن سیل‌های لاستیکی با مواد شستشوی ملایم و جلوگیری از استفاده از حلال‌های قوی که ممکن است باعث فرسودگی شوند.
- تست عملکرد با فشار کاری واقعی؛ در صورت مشاهده تأخیر در باز شدن درب یا نشت، باید فوراً اقدام به تعویض قطعات کنید.
استانداردهای بین‌المللی مرتبط
در پروژه‌های ساختمانی بزرگ، رعایت استانداردهای بین‌المللی نه تنها به کیفیت نهایی کمک می‌کند، بلکه موجب پذیرش توسط مراجع نظارتی می‌شود. برخی از استانداردهای مهم شامل:
- ISO 9001 برای مدیریت کیفیت تولید شیرهای یک‌طرفه.
- ASME B16.34 برای طراحی و ساخت تجهیزات فشاردهی.
- EN 593 برای شیرهای یک‌طرفه در سیستم‌های آب آشامیدنی.
کاربردهای متنوع در ساختمان
شیرهای یک‌طرفه در بخش‌های مختلف یک ساختمان نقش اساسی دارند. در ادامه به برخی از مهم‌ترین کاربردها می‌پردازیم:
سیستم‌های آب سرد و گرم
در خطوط توزیع آب، این شیرها از برگشت آب گرم به خط آب سرد جلوگیری می‌کنند و به حفظ انرژی حرارتی کمک می‌نمایند.
سیستم‌های تهویه مطبوع (HVAC)
در لوله‌های گاز سرد یا گرم، شیرهای یک‌طرفه مانع بازگشت گاز به کمپرسور می‌شوند و از خرابی تجهیزات جلوگیری می‌کنند.
سیستم‌های آتش‌نشانی
در شبکه‌های حریق، این شیرها تضمین می‌کنند که فشار آب در زمان اضطراری به‌صورت یک‌طرفه به سمت نازل‌های اطفاء حرکت کند.
مزایا و چالش‌های استفاده
از مزایای اصلی شیرهای یک‌طرفه می‌توان به کاهش هزینه‌های انرژی، جلوگیری از خسارات ناشی از جریان معکوس، و افزایش پایداری سیستم‌های حرارتی اشاره کرد. با این‌حال، برخی چالش‌ها نیز وجود دارد:
- حساسیت به ذرات معلق؛ در خطوطی که ذرات آلودگی زیاد دارند، ممکن است درب‌های شیر گیر کرده و عملکرد را مختل کنند.
- نیاز به نگهداری دوره‌ای؛ عدم انجام تعمیرات منظم می‌تواند منجر به نشت یا بسته شدن دائم درب شود.
- قیمت اولیه؛ برخی از مدل‌های پیشرفته با سیل‌های خاص ممکن است هزینه بالاتری داشته باشند، اما در درازمدت بهره‌وری بیشتری ارائه می‌دهند.
نتیجه‌گیری
شیر یک‌طرفه یا Check Valve جزء اجزای اساسی در هر سیستم هیدرولیک یا پلیمری ساختمانی محسوب می‌شود که با انتخاب هوشمندانه، نصب صحیح و نگهداری منظم می‌تواند بهبود قابل‌توجهی در کارایی، ایمنی و هزینه‌های عملیاتی پروژه ایجاد کند. برای اطمینان از عملکرد بهینه، توصیه می‌شود که مهندسان پروژه‌ها با مشاوران تخصصی و تولیدکنندگان معتبر همکاری کنند تا بر پایه استانداردهای بین‌المللی، بهترین گزینه را برای هر کاربرد خاص انتخاب نمایند.
