تابلو برق ساختمانی به‌عنوان قلب تپنده‌ی هر پروژه عمرانی، نقش اساسی در توزیع صحیح انرژی الکتریکی به انواع بارهای داخلی دارد. انتخاب، نصب و نگهداری صحیح این تجهیزات نه تنها به بهره‌وری انرژی کمک می‌کند، بلکه خطرات الکتریکی را به حداقل می‌رساند و استانداردهای ایمنی را تضمین می‌کند. در این مقاله به‌صورت جامع به بررسی انواع تابلوهای توزیع، اجزای داخلی، معیارهای انتخاب، روند نصب، نکات ایمنی و نگهداری می‌پردازیم تا بتوانید تصمیم‌گیری آگاهانه‌ای برای پروژه‌های خود داشته باشید.
تعریف و عملکرد اصلی تابلو برق ساختمانی
تابلو برق، یا به اصطلاح فنی Distribution Board، یک جعبه فلزی یا پلاستیکی است که در آن مدارهای حفاظتی، کلیدهای قطع‌کننده، فیوزها و سایر تجهیزات حفاظتی جای می‌گیرند. وظیفه اصلی این دستگاه، تقسیم جریان ورودی از منبع اصلی (ژنراتور یا شبکه عمومی) به مدارهای مختلف مصرفی از جمله روشنایی، سیستم‌های HVAC، لifts و تجهیزات ویژه است. با استفاده از این تقسیم‌بندی، امکان کنترل مجزا، قطع اضطراری و تشخیص خطا برای هر بخش فراهم می‌شود.

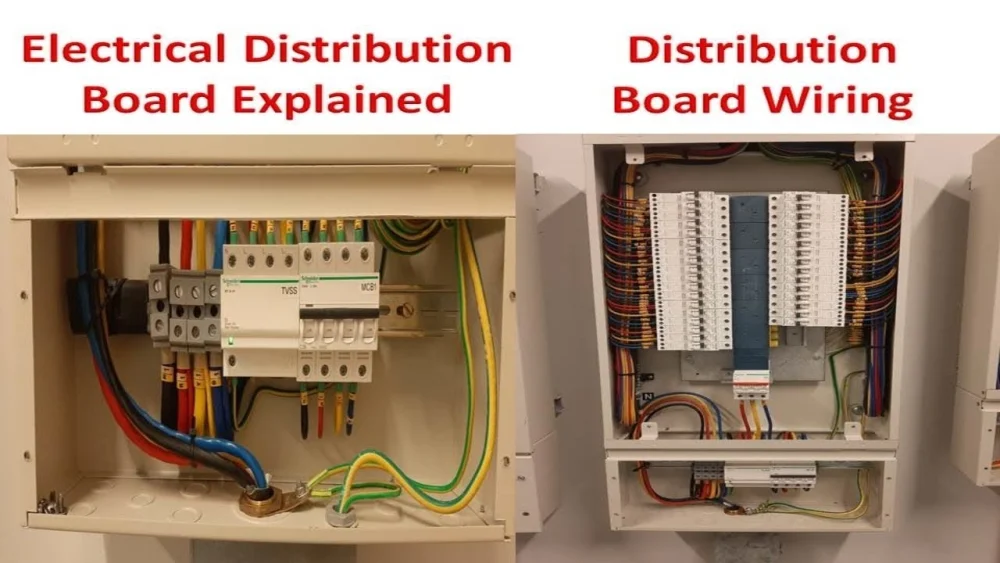

اجزای داخلی تابلو توزیع برق
درک ساختار داخلی تابلو برای انتخاب صحیح و نصب به‌دقت لازم است. مهم‌ترین اجزاء عبارتند از:
- کلید قطع‌کننده (Circuit Breaker): برای قطع جریان در صورت بروز خطا یا بار بیش از حد استفاده می‌شود.
- فیوزهای حفاظتی: به‌عنوان یک لایه‌ی دوم حفاظتی عمل می‌کنند و در صورت عبور جریان غیرمجاز، مدار را قطع می‌نمایند.
- رله‌های حفاظتی (Earth Leakage Relay): در تشخیص نشت جریان به زمین و جلوگیری از خطرات الکتریکی نقش دارند.
- دستگاه‌های مانیتورینگ (Energy Meter): برای اندازه‌گیری مصرف انرژی و بهبود مدیریت انرژی به‌کار می‌روند.
- قاب و شاسی: به‌عنوان چارچوب محافظ، تابلو را در برابر عوامل محیطی نظیر رطوبت و گرد و غبار محافظت می‌کند.
معیارهای کلیدی برای انتخاب تابلو توزیع مناسب
قبل از خرید تابلو، باید به عوامل زیر توجه کنید تا با نیازهای پروژه هم‌سویی داشته باشد:
- ظرفیت جریان: برآورد مجموع بارهای مصرفی و افزودن حاشیه‌ای برای گسترش آینده.
- نوع نصب: تابلوهای دیواری، ستون‌دار یا فریزر (Free‑standing) بسته به فضای موجود.
- استانداردهای ملی: رعایت استانداردهای IEC 61439 و آیین‌نامه‌های ملی ایران برای ایمنی و کیفیت.
- سطح حفاظتی (IP): در محیط‌های مرطوب یا صنعتی، انتخاب تابلو با درجه حفاظت مناسب ضروری است.
- قابلیت ارتقا: امکان افزودن مدارهای جدید یا تعویض کلیدهای قطع‌کننده بدون نیاز به تعویض کل تابلو.

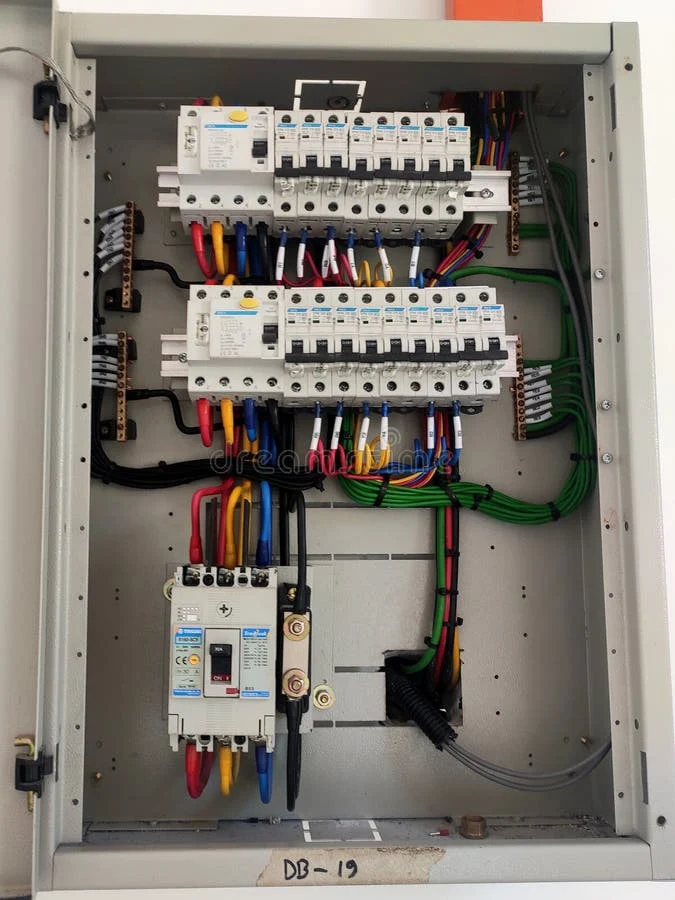

مراحل نصب تابلو توزیع برق
نصب صحیح تابلو برق شامل چند مرحله‌ی کلیدی است که هر کدام نیازمند دقت بالا می‌باشند:
1. برنامه‌ریزی مکانیکال
ابتدا محل نصب بر اساس دسترسی، تهویه مناسب و فاصله از منابع حرارتی انتخاب می‌شود. فاصله حداقل 30 سانتی‌متر از دیوارهای حاوی رطوبت یا مواد شیمیایی توصیه می‌شود.
2. اتصال زمین (Earthing)
یک اتصال زمین مقاوم و مستمر باید به شاسی تابلو متصل شود. استفاده از کابل‌های مسی با مقطع مناسب (حداقل 16 mm²) و اطمینان از اتصال به پتانسیوم اصلی ساختمان الزامی است.
3. کشی سیم‌کشی اصلی
سیم‌های اصلی (Main Feeder) باید با عایق‌بندی مناسب و در کانال‌های محافظ قرار گیرند. در این مرحله از کابل‌های مسی با عایق XLPE یا PVC با توان تحمل حرارتی مناسب استفاده می‌شود.
4. نصب و تنظیم کلیدهای قطع‌کننده
کلیدهای قطع‌کننده بر اساس توان محاسبه‌شده هر مدار نصب می‌شوند. تنظیمات جریان قطع (Trip Current) باید مطابق با بارهای مصرفی و مطابق با استانداردهای IEC تنظیم گردد.
5. تست عملکردی
پس از تکمیل نصب، با استفاده از دستگاه‌های تست (مانند Megger) مقاومت زمین، یکپارچگی عایق و عملکرد کلیدهای حفاظتی بررسی می‌شود. هر گونه ناهماهنگی باید قبل از راه‌اندازی نهایی برطرف شود.
نکات ایمنی در بهره‌برداری از تابلوهای توزیع
برای جلوگیری از حوادث الکتریکی، رعایت موارد زیر ضروری است:
- استفاده از ابزار عایق‌دار و دستکش‌های حفاظتی هنگام کار بر روی تابلو.
- اطمینان از قطع کامل منبع تغذیه قبل از هر گونه تعمیر یا تعویض قطعه.
- نصب تابلو در مکان‌های دارای تهویه مناسب برای جلوگیری از تجمع حرارت.
- برچسب‌گذاری واضح مدارها با رنگ‌های استاندارد برای شناسایی سریع.
- بررسی دوره‌ای وضعیت اتصال زمین و مقاومت عایق با ابزارهای تست معتبر.
نگهداری و بررسی دوره‌ای تابلو برق
نگهداری پیشگیرانه می‌تواند عمر مفید تابلو را تا چندین دهه افزایش دهد. برنامه‌ای شامل موارد زیر پیشنهاد می‌شود:
- بازرسی بصری ماهانه: بررسی وجود رطوبت، زنگ‌زدگی یا اتصالات شل.
- تست عملکرد کلیدهای قطع‌کننده: حداقل دو بار در سال با بارهای تستی برای اطمینان از عملکرد صحیح.
- تمیزکاری داخلی: حذف گرد و غبار با استفاده از پارچه‌های خشک یا اسفنج‌های غیرابریزه.
- به‌روزرسانی نرم‌افزارهای مانیتورینگ: در صورتی که تابلو دارای قابلیت‌های هوشمند باشد، نسخه‌های جدید نرم‌افزاری نصب شوند.
خطاهای رایج و راهکارهای پیشگیری
در پروژه‌های ساختمانی، برخی خطاهای متداول می‌تواند به‌سرعت به‌عقب‌نشینی هزینه‌ها منجر شود. از مهم‌ترین آن‌ها می‌توان به موارد زیر اشاره کرد:
- عدم محاسبه دقیق بارهای همزمان: استفاده از نرم‌افزارهای محاسبه بار (Load Calculation) برای پیش‌بینی دقیق.
- انتخاب نادرست درجه حفاظت (IP): در محیط‌های صنعتی یا مرطوب، انتخاب تابلو با IP کمتر از نیاز می‌تواند باعث خرابی سریع شود.
- نصب نادرست زمین: اتصال‌های ضعیف یا استفاده از کابل‌های نادرست می‌تواند خطر برق‌گرفتگی را افزایش دهد.
- عدم استفاده از کلیدهای قطع‌کننده با زمان‌سنجی مناسب: در برخی موارد، استفاده از کلیدهای زمان‌دار می‌تواند از بروز جریان‌های کوتاه‌مدت مخرب جلوگیری کند.

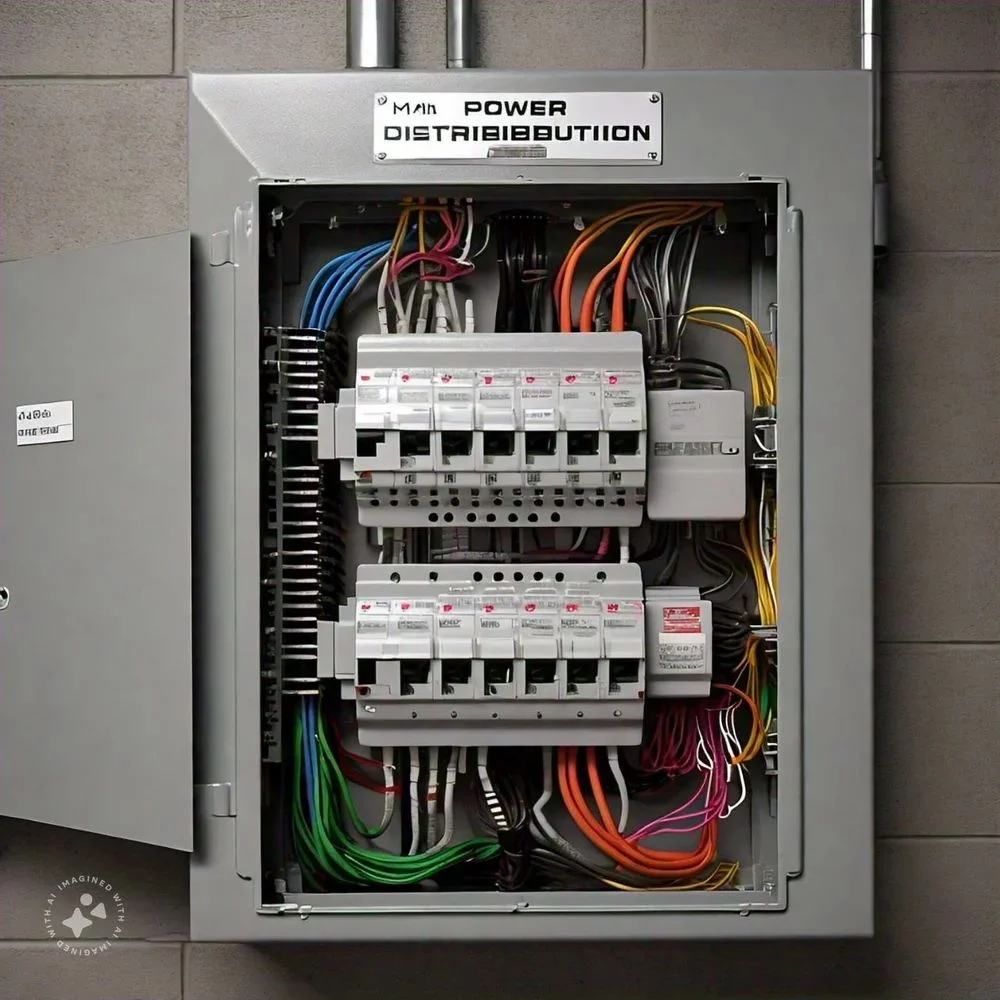

آینده‌پژوهی: تابلوهای هوشمند و اینترنت اشیا (IoT)
با پیشرفت فناوری‌های دیجیتال، تابلوهای توزیع برق به‌سوی هوشمند شدن حرکت کرده‌اند. ویژگی‌های کلیدی این نسل جدید شامل:
- پایش بلادرنگ: نمایشگرهای LCD یا وب‌اینترفیس برای مشاهده وضعیت هر مدار.
- کنترل از راه دور: امکان قطع یا فعال‌سازی مدارها از طریق اپلیکیشن‌های موبایل یا سیستم‌های مدیریت ساختمان (BMS).
- تحلیل پیش‌بینی‌کننده: استفاده از الگوریتم‌های هوش مصنوعی برای پیش‌بینی بارهای آینده و بهینه‌سازی مصرف انرژی.
- یکپارچگی با سیستم‌های انرژی تجدیدپذیر: سازگاری با پنل‌های خورشیدی، باتری‌های ذخیره‌سازی و ایستگاه‌های ژنراتور.
نتیجه‌گیری
تابلو برق ساختمانی به‌عنوان رکن اساسی توزیع انرژی در هر ساختمان، نیازمند انتخاب دقیق، نصب استاندارد و نگهداری منظم است. با رعایت معیارهای ظرفیت، استانداردهای ایمنی و بهره‌گیری از فناوری‌های نوین می‌توانید اطمینان حاصل کنید که سیستم برقی پروژه‌تان همواره در بهترین وضعیت عملکردی قرار دارد. سرمایه‌گذاری در تجهیزات با کیفیت و آموزش نیروی کار متخصص، نه تنها هزینه‌های تعمیر و نگهداری را کاهش می‌دهد، بلکه به‌پایداری و ایمنی کلی ساختمان کمک شایانی می‌کند.
