دوربین‌های حرارتی به‌عنوان یکی از پیشرفته‌ترین ابزارهای تشخیص ناهماهنگی‌های انرژی در سازه‌ها، نقش کلیدی در شناسایی مشکلات مخفی ساختمان‌ها ایفا می‌کنند. این دستگاه‌ها با تبدیل تابش مادون قرمز به تصویر قابل‌فهم، نقاطی که در آن‌ها دماهای غیرعادی وجود دارد را به‌صورت رنگ‌ارزی نشان می‌دهند؛ امری که در عدم دسترسی به سطوح داخلی یا زیرسطوح، امکان تشخیص زودرس نشت آب، عایق‌نشینی نادرست، یا نقص در سیستم‌های گرمایشی را فراهم می‌آورد.
چرا دوربین حرارتی برای بازرسی ساختمان‌ها ضروریست؟
در پروژه‌های ساختمانی، هزینه‌های ناشی از تعمیرات پس از تخریب ساختار می‌تواند به‌صورت چشمگیری افزایش یابد. استفاده از دوربین حرارتی باعث می‌شود تا مشکلات پیش از وقوع خسارت جدی شناسایی شوند. برخی از مزایای کلیدی این فناوری عبارتند از:
- تشخیص نشت آب زیرزمینی؛ مناطقی که رطوبت به‌صورت ناهمگن توزیع می‌شود، دمای متفاوتی نسبت به محیط اطراف دارند.
- ارزیابی عملکرد عایق‌های حرارتی؛ نقاطی که عایق‌کاری ناکافی یا ترک داشته است، به‌سرعت گرما یا سرما را از دست می‌دهند.
- پیدا کردن مشکلات در سیستم‌های گرمایش و سرمایش؛ ناهماهنگی در توزیع حرارت می‌تواند نشانه‌ای از لوله‌های معیوب یا فیلترهای کثیف باشد.
- کاهش هزینه‌های انرژی؛ با شناسایی نقاط هدررفت حرارتی می‌توان اقدام به بهبود کارایی انرژی کرد.
نحوه کارکرد دوربین حرارتی
دوربین حرارتی از یک حسگر مادون قرمز (IR) برای اندازه‌گیری شدت تابش حرارتی سطح هدف استفاده می‌کند. این داده‌ها سپس به‌صورت یک تصویر رنگی (ترموگرام) تبدیل می‌شوند که هر رنگ نمایانگر یک بازه دمایی خاص است. به‌علاوه، نرم‌افزارهای پیشرفته می‌توانند دماهای دقیق را بر روی تصویر نشان دهند و حتی تاریخچه‌ای از تغییرات دما را ثبت کنند.
پیکسل‌های تصویر و دقت حرارتی
هر پیکسل در تصویر حرارتی نمایانگر یک نقطه خاص از سطح اسکن‌شده است. دقت حرارتی دوربین (NETD) نشان‌دهنده توانایی تشخیص تفاضل‌های کوچک دما بین پیکسل‌ها می‌باشد؛ هرچه مقدار NETD کمتر باشد، کیفیت تصویر و جزئیات بهتری ارائه می‌شود. برای بازرسی‌های دقیق ساختمانی، معمولاً دوربین‌های با NETD زیر ۰٫۰۵ درجه سلسیوس توصیه می‌شوند.
انواع دوربین‌های حرارتی بر اساس کاربرد
دوربین‌های حرارتی می‌توانند بر پایهٔ چند معیار اصلی طبقه‌بندی شوند:

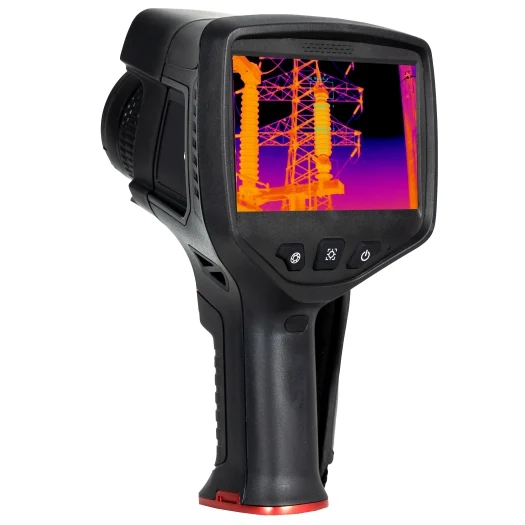

- دوربین‌های دستی (Handheld)؛ مناسب برای بازرسی‌های میدانی و کارهای سریع.
- دوربین‌های ثابت (Fixed Mount)؛ برای نظارت مداوم بر یک مکان خاص، مانند سقف‌های صنعتی.
- دوربین‌های توکار (Integrated)؛ ترکیب شده با دیگر حسگرها مانند لیزر یا دوربین‌های نوری برای ارائه تحلیل ترکیبی.
انتخاب مناسب‌ترین مدل برای بازرسی ساختمانی
در انتخاب دوربین حرارتی باید به نکات زیر توجه کرد:
- رزولوشن تصویر؛ رزولوشن بالاتر (مثلاً 640×480 پیکسل) جزئیات دقیق‌تری ارائه می‌دهد.
- بازهٔ دمایی؛ برای ساختمان‌ها معمولاً بازه ‑۲۰ تا +۴۰۰ درجه سلسیوس کافی است.
- قابلیت ذخیره‌سازی و انتقال داده؛ امکان ذخیره‌سازی در کارت حافظه و ارسال به نرم‌افزارهای تحلیل‌گر ضروری است.
- وزن و ergonomics؛ برای کار در محیط‌های محدود، وزن سبک و دستگیره راحت اهمیت دارد.
مراحل عملی بازرسی با دوربین حرارتی
یک بازرسی مؤثر معمولاً شامل پنج گام اصلی است:
- آماده‌سازی سایت؛ اطمینان از اینکه سطح مورد بررسی تمیز و خالی از مانع‌های فیزیکی باشد.
- تنظیم پارامترهای دوربین؛ انتخاب بازهٔ دمایی، تنظیم حساسیت، و انتخاب مود تصویر (مثلاً Fusion یا MSX).
- اسکن منظم؛ حرکت دوربین به‌صورت خطی یا نقطه‌ای برای پوشش کامل سطح.
- تحلیل تصویر؛ بررسی نقاط گرم یا سرد، مقایسه با استانداردهای عایق‌سازی، و استخراج داده‌های عددی.
- گزارش‌نویسی؛ تهیه گزارش تصویری با توضیح دقیق مکان و علت ناهماهنگی‌های دما.
تفسیر نتایج حرارتی
در تفسیر ترموگرام‌ها، رنگ‌های گرم (قرمز، نارنجی) معمولاً نشانگر نشت آب یا عایق‌نشدگی هستند، در حالی که رنگ‌های سرد (آبی، سبز) می‌توانند نشان‌دهنده مناطق سردتر یا خنک‌سازی مناسب باشند. اما مهم است که عوامل محیطی مانند تابش مستقیم خورشید یا باد را در نظر گرفت؛ این عوامل می‌توانند تصویر را تحت‌تاثیر قرار دهند و نیاز به تصحیح دارند.
مطالعات موردی: کاربردهای واقعی دوربین حرارتی در ساختمان
در پروژهٔ بازسازی یک مجتمع مسکونی در تهران، با استفاده از دوربین حرارتی توانستیم نشت‌های مخفی در سقف‌های زیرزمین را شناسایی کنیم؛ این نشت‌ها باعث رطوبت‌زدایی دیوارهای زیرین شد که بدون ابزار حرارتی قابل تشخیص نبود. پس از تعمیرات، هزینهٔ کلی پروژه به‌طور قابل‌توجهی کاهش یافت و مدت زمان بازسازی نیز کوتاه شد.
در یک ساختمان اداری دیگر، بررسی دوره‌ای با دوربین حرارتی نشان داد که برخی پنجره‌های دوجداره به‌درستی نصب نشده‌اند؛ این نقص باعث تلفات حرارتی تا ۱۵٪ در فصول سرد شد. با تعویض این پنجره‌ها، مصرف انرژی به‌صورت ۱۰٪ کاهش یافت.
نگهداری و کالیبراسیون دوربین حرارتی
برای حفظ دقت ابزار، کالیبراسیون دوره‌ای ضروری است. اکثر تولیدکنندگان توصیه می‌کنند که هر ۶ ماه یک‌بار یا پس از هر ۲٬۰۰۰ ساعت کار، دستگاه با یک منبع دمایی مرجع (Blackbody) تنظیم شود. همچنین، تمیز کردن لنز با پارچهٔ نرم و جلوگیری از تماس با مایعات می‌تواند طول عمر حسگر را افزایش دهد.
آیندهٔ فناوری حرارتی در صنعت ساختمان
پیشرفت‌های اخیر در هوش مصنوعی (AI) و پردازش تصویر، امکان تشخیص خودکار ناهماهنگی‌های حرارتی را فراهم کرده‌اند. نرم‌افزارهای مبتنی بر یادگیری عمیق می‌توانند الگوهای خاصی از نشت آب یا عایق‌نشدگی را شناسایی و حتی پیش‌بینی خطرات آینده را ارائه دهند. علاوه بر این، ترکیب دوربین‌های حرارتی با درون‌سازهای اینترنت اشیا (IoT) اجازه می‌دهد تا نظارت بلادرنگ بر عملکرد انرژی ساختمان‌ها انجام شود.
نتیجه‌گیری
دوربین‌های حرارتی به‌عنوان یک ابزار اساسی در تشخیص و پیشگیری از مشکلات ساختمانی، نه تنها هزینه‌های تعمیرات را کاهش می‌دهند، بلکه به بهبود کارایی انرژی و افزایش طول عمر سازه‌ها کمک می‌کنند. انتخاب مدل مناسب، رعایت روش‌های صحیح بازرسی، و نگهداری منظم از این دستگاه‌ها، کلید بهره‌برداری بهینه از این فناوری پیشرفته است. با توجه به روند رو به رشد هوش مصنوعی و اینترنت اشیا در حوزه ساخت و ساز، انتظار می‌رود که کاربردهای حرارتی در آینده نزدیک گسترش یابد و نقش مهم‌تری در مدیریت هوشمند ساختمان‌ها ایفا کند.
