اسکنرهای حرارتی به‌عنوان یکی از پیشرفته‌ترین ابزارهای غیرمستقیم در ارزیابی سلامت سازه‌های ساختمانی، امکان شناسایی نواقص پنهان را بدون نیاز به تخریب یا بازسازی فراهم می‌کنند. این تکنولوژی با تبدیل توزیع دمایی سطح به تصویر رنگی، نقاطی که به‌دلیل نشت هوا، رطوبت، عیب عایق یا نارسایی ساختاری دمای غیرمعمولی دارند را به‌صورت واضح نشان می‌دهد و به مهندسان، کارشناس‌های بازسازی و مدیران پروژه اجازه می‌دهد تا تصمیمات آگاهانه‌تری بگیرند.
اساس علمی اسکنر حرارتی و کاربردهای اصلی در ساختمان
اسکنرهای حرارتی بر پایهٔ دوربین‌های مادون‌قرمز کار می‌کنند؛ این حسگرها انرژی تابشی در باند حرارتی (۸ تا ۱۴ میکرومتر) را دریافت و به سیگنال الکتریکی تبدیل می‌کنند. در ساختمان‌ها، اختلاف دما می‌تواند ناشی از عوامل زیر باشد:
- نشت هوا یا گازهای گرم در دیوارها و سقف‌ها
- نقض عایق‌کاری حرارتی
- رطوبت مخفی در فضاهای بسته
- نقائص الکتریکی یا دمای بیش از حد تجهیزات برقی
با تحلیل دقیق این توزیع‌ها، اسکنر حرارتی می‌تواند به‌سرعت نواحی مشکوک را شناسایی کرده و از بروز هزینه‌های سنگین ناشی از تعمیرات دیرهنگام جلوگیری نماید.
انواع اسکنرهای حرارتی موجود در بازار
در سال‌های اخیر، تنوع مدل‌های اسکنر حرارتی به‌طور چشمگیری افزایش یافته است؛ هر یک با ویژگی‌های خاص خود برای کاربردهای مختلف طراحی شده‌اند. در ادامه به مهم‌ترین دسته‌ها پرداخته می‌شود:
دستگاه‌های پرتابل (Portable)

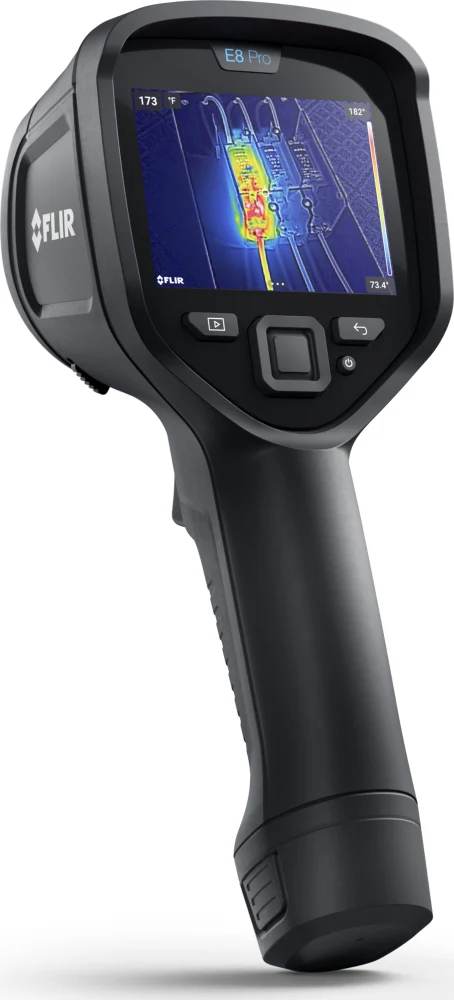

این اسکنرها وزن سبک و طراحی ارگونومیک دارند و برای بازرسی‌های میدانی مناسب‌اند. نمونهٔ معروف آن FLIR E8 Pro است که با وضوح حرارتی ۲۸۸×۲۲۲ پیکسل و دقت ±۲°C در بازهٔ ۲۵–۵۰۰°C، قابلیت تشخیص دقیق تغییرات کوچک دما را دارد.
دستگاه‌های دستی (Handheld)

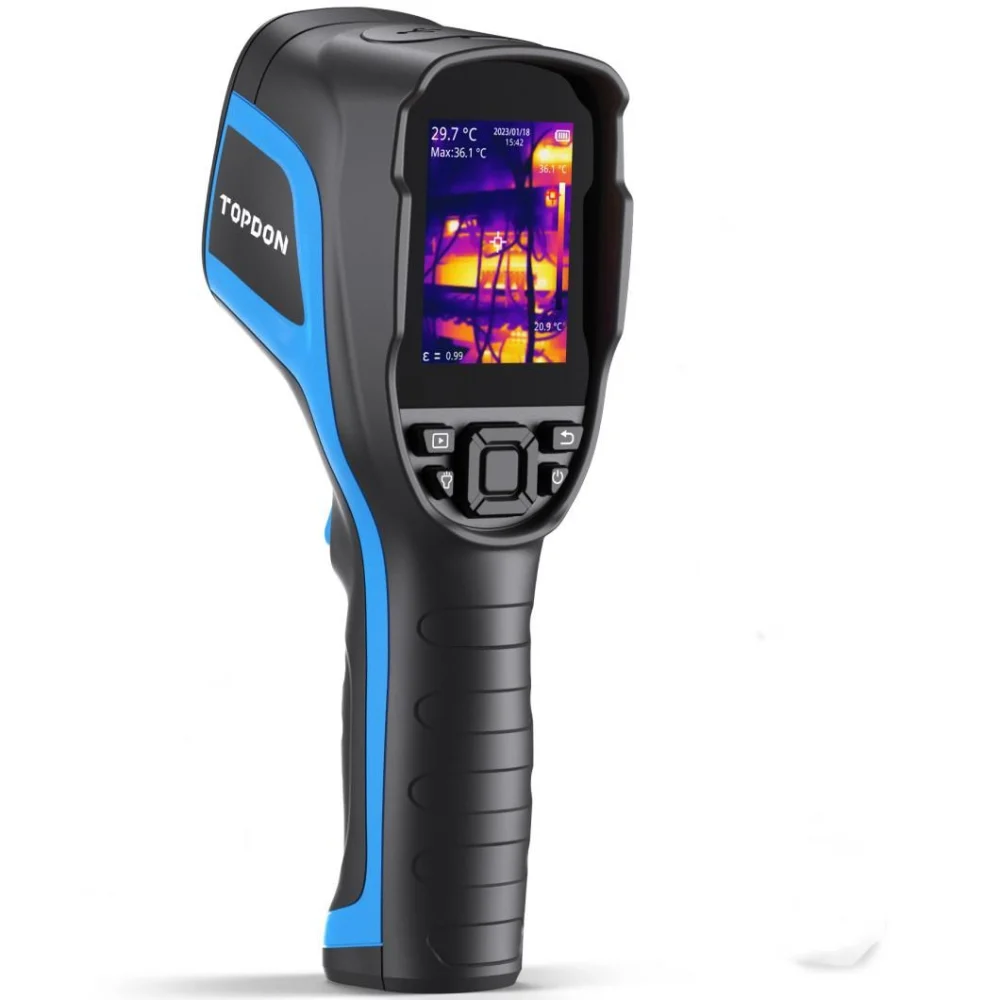

این دسته از اسکنرها برای کاربرانی که نیاز به حرکت سریع و ارزیابی چندین نقطه در زمان کوتاه دارند، ایده‌آل‌اند. مدل‌های Topdon با صفحه نمایش لمسی و قابلیت ذخیره‌سازی تصویر، امکان مقایسهٔ قبل و بعد از اصلاحات را فراهم می‌کنند.
دستگاه‌های صنعتی (Industrial)
برای پروژه‌های بزرگ مقیاس یا بازرسی‌های تخصصی، اسکنرهای صنعتی با رزولوشن بالا (مثلاً ۶۴۰×۴۸۰ پیکسل) و قابلیت اتصال به نرم‌افزارهای تحلیل پیشرفته به‌کار می‌روند. این دستگاه‌ها معمولاً دارای حسگرهای پیشرفتهٔ فتوترمومتر و قابلیت ضبط ویدیوهای حرارتی می‌باشند.
مزایای کلیدی استفاده از اسکنر حرارتی در تشخیص عیوب ساختمانی
استفاده از اسکنر حرارتی در مقایسه با روش‌های سنتی، مزایای زیر را به‌همراه دارد:
- غیر مخرب بودن: بدون شکستن دیوار یا جداسازی پوشش‌ها می‌توان به‌سرعت نقاط مشکل‌دار را شناسایی کرد.
- سرعت بالا: یک اسکن در چند دقیقه می‌تواند کل سطح یک ساختمان را پوشش دهد؛ در حالی که روش‌های آزمایشگاهی ممکن است روزها زمان‌بر باشند.
- دقت قابل اطمینان: با تکنیک‌های کالیبراسیون و نرم‌افزارهای پردازش تصویر، خطای اندازه‌گیری به‌حداقل می‌رسد.
- صرفه‌جویی در هزینه: پیشگیری از خسارات بزرگ با تعمیرات زودهنگام، هزینه‌های نگهداری را به‌طور قابل توجهی کاهش می‌دهد.
روش‌های صحیح استفاده از اسکنر حرارتی و نکات فنی مهم
برای به‌دست آوردن نتایج دقیق، رعایت چند نکتهٔ کلیدی در حین بازرسی ضروری است:
- اطمینان از پیکربندی مناسب حسگر؛ دماهای محیطی، بازهٔ دمایی مورد انتظار و تنظیمات Emissivity (تابش‌پذیری) باید به‌دقت تنظیم شوند.
- اجتناب از منابع نور مستقیم یا بازتاب‌کننده‌های قوی که می‌توانند تصویر حرارتی را مخدوش کنند.
- به‌کارگیری پروتکل‌های استاندارد مانند ISO 18434‑1 برای گزارش‌نویسی و مستندسازی نتایج.
- ثبت دماهای پس‌زمینه (Background temperature) برای مقایسهٔ دقیق‌تر با نقاط مشکوک.
همچنین، استفاده از نرم‌افزارهای پردازش تصویر مانند FLIR Tools یا ThermoVision می‌تواند به تجزیه و تحلیل دقیق‌تر و استخراج گزارش‌های گرافیکی کمک کند.
مقایسهٔ مدل‌های محبوب اسکنر حرارتی برای ساختمان
در بازار داخلی، دو مدل پرکاربرد FLIR E8 Pro و Topdon به‌عنوان گزینه‌های مناسب برای مهندسان و کارشناسان ساختمان شناخته می‌شوند. جدول زیر ویژگی‌های کلیدی این دو دستگاه را مقایسه می‌کند:
| ویژگی | FLIR E8 Pro | Topdon |
|---|---|---|
| وضوح تصویر | 288×222 پیکسل | 320×240 پیکسل |
| دقت دمایی | ±2°C (25‑500°C) | ±2.5°C (20‑400°C) |
| وزن | ≈0.9 کیلوگرم | ≈0.75 کیلوگرم |
| قابلیت ذخیره‌سازی | تا 5000 تصویر با فرمت JPEG | قابلیت ضبط ویدیو حرارتی |
| قیمت (تقریبی) | ۲۵ میلیون تومان | ۱۸ میلیون تومان |
چالش‌ها و محدودیت‌های اسکنرهای حرارتی در کاربردهای ساختمانی
اگرچه اسکنرهای حرارتی ابزار قدرتمندی هستند، برخی محدودیت‌ها باید مدنظر قرار گیرند:
- تأثیر رطوبت: رطوبت بالا می‌تواند تابش مادون‌قرمز را جذب یا پراکنده کند و دقت اندازه‌گیری را کاهش دهد.
- خطای Emissivity: عدم تنظیم صحیح تابش‌پذیری سطوح مختلف (آب، بتن، شیشه) می‌تواند به خطاهای قابل‌توجه منجر شود.
- نقطهٔ سرد یا گرم مصنوعی: بازتاب‌های خورشیدی یا تابش‌های مصنوعی می‌توانند تصویر را گمراه کنند؛ لذا بررسی چندین زاویه و زمان‌سنجی مناسب ضروری است.
آیندهٔ اسکنرهای حرارتی در صنعت ساختمان
پیشرفت‌های اخیر در زمینهٔ حسگرهای قوی‌تر، هوش مصنوعی و پردازش ابری، مسیر تحول اسکنرهای حرارتی را به‌سوی خودکارسازی کامل می‌برد. برخی از روندهای نوظهور عبارتند از:
- ادغام یادگیری عمیق برای تشخیص خودکار عیوب؛ الگوریتم‌های CNN می‌توانند الگوهای دمایی معیوب را در ثانیه شناسایی کنند.
- استفاده از دوربین‌های ترکیبی (Thermal + RGB) برای ترکیب اطلاعات بصری و حرارتی، که امکان ارائهٔ گزارش‌های تعاملی‌تر را فراهم می‌آورد.
- پیشنهاد پلتفرم‌های ابری برای ذخیره‌سازی و مقایسهٔ تاریخی داده‌ها؛ به‌این‌ترتیب می‌توان روندهای تخریب ساختاری را در طول زمان رصد کرد.
در نهایت، با گسترش استانداردهای ملی برای بازرسی‌های حرارتی و افزایش آگاهی عمومی دربارهٔ مزایای پیشگیرانه، انتظار می‌رود اسکنرهای حرارتی به‌عنوان ابزار اصلی در برنامه‌ریزی نگهداری پیشگیرانهٔ ساختمان‌ها جایگاه ویژه‌ای پیدا کنند.
